PTC HP elements
PTC Kontaktheizer der Serie HP sind dynamische Heizelemente zur punktuellen Erwärmung von Festkörpern oder Flüssigkeiten. Sie bestehen aus kontaktierten PTC Thermistoren, verpresst in einem Aluminiumprofil. Die flache Bauart des Alugehäuses gewährleistet eine einfache Montage mit optimaler Wärmeübertragung. Die Befestigung ist über die äußere Profilfläche universell möglich (z.B. Bohrungen, Stanzungen).PTC Heizprofile der Serie HP gibt es in unterschiedlichen Baugrößen mit Leistungen von 10W bis 400W, geeignet für einen Spannungsbereich von 12-24 und 100 - 240V AC oder DC (mehrspannungsfähig). PTC Heizprofile bringen alle Vorteile der PTC Heiztechnologie mit sich. Dank PTC Effekt passen die Heizelemente ihre Leistung dynamisch an, ohne dass sie eine maximale Temperatur überschreiten. Hohe Betriebssicherheit und Energieeffizienz zugleich, ganz ohne zusätzliche Schaltelemente. FEATURES Leistung von 10W bis 400W Mehrspannungsfähig im Bereich 100 - 240V AC oder DC Weitere Spannungsbereiche auf Anfrage (12 - 24V, 24 - 48V AC oder DC) Kompaktes Heizelement mit hoher Leistungsdichte Einfache Befestigung durch Bohrungen an der äußeren ProfilflächeDatenblatt

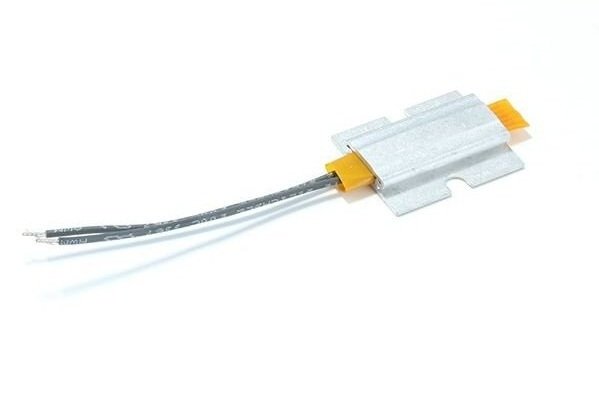

HP04-1/05 100-240V PTC HeaterThe FG14746.2 (HP04-1/05 100-240V) is a high-quality PTC (Positive Temperature Coefficient) heater designed for reliable and efficient heating in industrial and electrical enclosures. With its wide input voltage range of 100–240V, this heater is suitable for global applications and ensures dependable performance in a variety of environments.Key FeaturesWide Voltage Range: Operates on 100–240V AC, making it compatible with international power standards.PTC Technology: Self-regulating ceramic heating element provides safe, efficient, and maintenance-free operation—no risk of overheating.Compact and Robust: Space-saving design for easy integration into control cabinets, switchboards, and other enclosures.Reliable Performance: Delivers consistent heat output for protecting sensitive electronics from condensation, frost, and low temperatures.Safe Operation: Integrated protection features and high-quality construction ensure long-term reliability.Typical ApplicationsElectrical and control cabinetsAutomation systemsIndustrial enclosuresMeasurement and control technologyProtection against condensation and frostBenefitsSimple installation and universal voltage compatibilityMaintenance-free operation thanks to PTC self-regulationEnhances reliability and lifespan of sensitive electronic componentsTechnical SpecificationsParameterValueModelHP04-1/05Article NumberFG14746.2 / 14746,02Voltage100–240V ACHeating ElementPTC ceramicMountingFor panel/enclosure useApplicationIndustrial heatingWe look forward to your request.
PTC Kontaktheizer der Serie HP sind dynamische Heizelemente zur punktuellen Erwärmung von Festkörpern oder Flüssigkeiten. Sie bestehen aus kontaktierten PTC Thermistoren, verpresst in einem Aluminiumprofil. Die flache Bauart des Alugehäuses gewährleistet eine einfache Montage mit optimaler Wärmeübertragung. Die Befestigung ist über die äußere Profilfläche universell möglich (z.B. Bohrungen, Stanzungen).PTC Heizprofile der Serie HP gibt es in unterschiedlichen Baugrößen mit Leistungen von 10W bis 400W, geeignet für einen Spannungsbereich von 12-24 und 100 - 240V AC oder DC (mehrspannungsfähig). PTC Heizprofile bringen alle Vorteile der PTC Heiztechnologie mit sich. Dank PTC Effekt passen die Heizelemente ihre Leistung dynamisch an, ohne dass sie eine maximale Temperatur überschreiten. Hohe Betriebssicherheit und Energieeffizienz zugleich, ganz ohne zusätzliche Schaltelemente. FEATURES Leistung von 10W bis 400W Mehrspannungsfähig im Bereich 100 - 240V AC oder DC Weitere Spannungsbereiche auf Anfrage (12 - 24V, 24 - 48V AC oder DC) Kompaktes Heizelement mit hoher Leistungsdichte Einfache Befestigung durch Bohrungen an der äußeren ProfilflächeDatenblatt
PTC Kontaktheizer HP06 2/22 12 V - 24 VPTC Kontaktheizer der Serie HP sind dynamische Heizelemente zur punktuellen Erwärmung von Festkörpern oder Flüssigkeiten. Sie bestehen aus kontaktierten PTC Thermistoren, verpresst in einem Aluminiumprofil. Die flache Bauart des Alugehäuses gewährleistet eine einfache Montage mit optimaler Wärmeübertragung. Die Befestigung ist über die äußere Profilfläche universell möglich (z.B. Bohrungen, Stanzungen).PTC Heizprofile der Serie HP gibt es in unterschiedlichen Baugrößen mit Leistungen von 10W bis 400W, geeignet für einen Spannungsbereich von 12-24 und 100 - 240V AC oder DC (mehrspannungsfähig). PTC Heizprofile bringen alle Vorteile der PTC Heiztechnologie mit sich. Dank PTC Effekt passen die Heizelemente ihre Leistung dynamisch an, ohne dass sie eine maximale Temperatur überschreiten. Hohe Betriebssicherheit und Energieeffizienz zugleich, ganz ohne zusätzliche Schaltelemente. FEATURES Leistung von 10W bis 400W Mehrspannungsfähig im Bereich 100 - 240V AC oder DC Weitere Spannungsbereiche auf Anfrage (12 - 24V, 24 - 48V AC oder DC) Kompaktes Heizelement mit hoher Leistungsdichte Einfache Befestigung durch Bohrungen an der äußeren ProfilflächeDatenblatt
HP13 1/09 100-240V SK2 PTC Contact HeaterThe HP13 1/09 100-240V SK2 is a compact and efficient PTC contact heater designed for precise heating of solid surfaces or small liquid containers. Built with a robust aluminum profile and utilizing advanced PTC technology, this heater offers safe, maintenance-free, and energy-efficient operation for a wide range of industrial, laboratory, and environmental applications.Key FeaturesWide Voltage Range: Operates on 100–240V AC or DC, making it suitable for international and industrial use.PTC Technology: Self-regulating ceramic heating element dynamically adjusts power output, preventing overheating and maximizing safety and efficiency.Compact Aluminum Profile: Flat design (40 x 35 x 7.9 mm) with mounting holes for flexible and easy installation.High Power Density: Provides up to 100W of heating power (model dependent).Protection Class SK2: Enhanced electrical insulation for increased safety.Maintenance-Free: No additional switching elements required, thanks to the PTC effect.Worldwide Approvals: CE, VDE, UL certified.Technical SpecificationsParameterValueModelHP13 1/09 100-240V SK2Voltage Range100–240V AC or DCPower Output (max)100 WPower Output on Air (20°C)~10 WMax. Surface Temperature230°CMax. Inrush Current (230V)3 ADimensions (L x W x H)40 x 35 x 7.9 mmWire Length100 mmProtection ClassSK2 (Class II)MountingVia holes in aluminum profileCertificationsCE, VDE, ULTypical ApplicationsHeating of medical and laboratory equipmentHeating of pumps, valves, and small containersCondensation and frost protection in control panels and enclosuresHeating of displays, CCTV, access systems, and fuel dispensersBenefitsSafe, efficient, and maintenance-free operationFlexible installation and compact form factorSuitable for a wide range of industrial and environmental applications
PH-HP13 1/12 A-A- 100-240V SK2 PTC Contact HeaterThe PH-HP13 1/12 A-A- 100-240V SK2 is a compact and efficient PTC contact heater designed for precise spot heating of solid surfaces or small liquid containers. Its robust aluminum profile and advanced PTC technology ensure safe, maintenance-free, and energy-efficient operation for a wide range of industrial, laboratory, and environmental applications.Key FeaturesWide Voltage Range: Operates on 100–240V AC or DC, suitable for international and industrial use.PTC Technology: Self-regulating ceramic heating element dynamically adjusts power output, preventing overheating and maximizing safety and efficiency.Compact Aluminum Profile: Flat design (75 x 35 x 7.9 mm) with mounting holes for flexible and easy installation.High Power Density: Provides up to 200W of heating power (model dependent); this model typically offers around 20W at 20°C.Protection Class SK2: Enhanced electrical insulation for increased safety.Maintenance-Free: No additional switching elements required due to the PTC effect.Technical SpecificationsParameterValueVoltage Range100–240V AC or DCPower Output (max)200 WPower Output at 20°C~20 WMax. Surface Temperature230°CMax. Inrush Current (230V)6 ADimensions (L x W x H)75 x 35 x 7.9 mmWire Length100 mmProtection ClassSK2 (Class II)MountingHoles in aluminum profileTypical ApplicationsHeating of medical and laboratory equipmentHeating of pumps, valves, and small containersCondensation and frost protection in control panels and enclosuresHeating of displays, CCTV, access systems, and fuel dispensersBenefitsSafe, efficient, and maintenance-free operationFlexible installation and compact form factorSuitable for a wide range of industrial and environmental applications

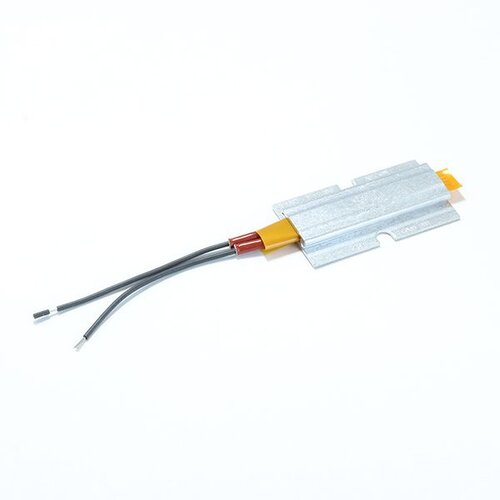

PH-HP13 2/05 A-A- 24-48V PTC Contact HeaterThe PH-HP13 2/05 A-A- 24-48V is a dynamic PTC contact heater designed for precise spot heating of solid surfaces or liquids. This compact heating element features a robust aluminum profile, ensuring optimal heat transfer and easy installation for a wide range of industrial and laboratory applications.Key FeaturesVoltage Range: 24–48V AC or DC, suitable for flexible integration into various systemsPTC Technology: Self-regulating ceramic heating element dynamically adjusts its output, preventing overheating and maximizing safety and energy efficiencyFlat Aluminum Profile: Ensures excellent heat transfer and allows for easy mounting via holes or slots in the outer profile surfaceHigh Power Density: Compact design delivers efficient heating performance in limited spacesVersatile Mounting: Can be fixed through drilled or punched holes for universal installationMaintenance-Free: No additional switching elements requiredTechnical SpecificationsParameterValueModelPH-HP13 2/05 A-A- 24-48VVoltage Range24–48V AC or DCPower Range10W to 400W (model dependent)Surface TemperatureUp to 200°C (model dependent)Housing MaterialAluminum profileMountingOuter profile face (holes/slots)Protection ClassI or II (model dependent)Typical ApplicationsSpot heating of machine parts or liquid containersControl and switch cabinet heatingLaboratory and test equipmentIndustrial automation and process controlBenefitsSafe, efficient, and maintenance-free operationFlexible voltage compatibilityEasy, universal installationHigh operational reliability and energy efficiency
